Processor Cards
Zukunftsweisende Schnittstellen für Antriebssysteme
Prozessorkarten sind die essenziellen Schnittstellen im Drive Hub-Ökosystem. Alle Prozessorkarten bieten eine standardisierte DMX Schnittstelle, PF-Link für erweiterbare Power Frame-Berichte und einen zusätzlichen Kontakt für externe Schaltungen. Die Netzwerkkarte verfügt über eine Ethernet-Verbindung und vier zusätzliche Kontakte. Bei Netzwerkanbindung ist eine Webanwendung zur Systemkonfiguration und -berichterstattung zugänglich.
Netzwerk Prozessorkarte
Ethernet-basierte Steuerung und Berichterstattung
Hauptmerkmale:
- Netzwerkverbindung mit eingebetteter Webanwendung
- DMX-Schnittstelle
- Power Frame-Berichtverbindung
- 5 Hilfskontakte
Lokale Prozessorkarte
Lokale Steuerung und Berichterstattung
Hauptmerkmale:
- DMX Schnittstelle
- Power Frame-Berichtverbindung
- Einzelner Hilfskontakt
Besondere Eigenschaften:
• DMX-Schnittstelle
• Power Frame-Berichtverbindung
• Zusätzlicher Kontakt
• Optionale Netzwerkverbindung mit integrierter Webanwendung und zusätzlichen Hilfskontakten
Ausschreibungstext
Netzwerk Prozessorkarte
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine Prozessorkarte zum Betrieb mit dem angebotenen Treiber-System. Netzwerkkarte mit Schnittstelle für DMX -Protokoll, Web-Interface zur Konfiguration und Überwachung, sowie USB-C-Buchse für Firmwareupdates, Ethernet für die Netzwerkanbindung und Zugriff auf das Web-Interface, sowie ein CAN-basiertem Kommunikationsbus zu anderen Geräten im Systemverbund. Über den dedizierten Kommunikationsbus ist eine Verbindung des primären Kartenträgers des Systems mit dem 19“ Powersystem möglich und ermöglicht das Auslesen der Leistungsparameter, sowie das Justieren der Systemspannung.
Über die DMX-Schnittstelle werden außerdem weitere Daten zwischen den Kartenträgern des Systems ausgetauscht.
DMX (In + Thru), Kommunikationsbus und Ethernet sind als RJ45 Buchsen ausgeführt.
Leitfabrikat GDS Pioneering Light - Network Processor Card (DHPCN)

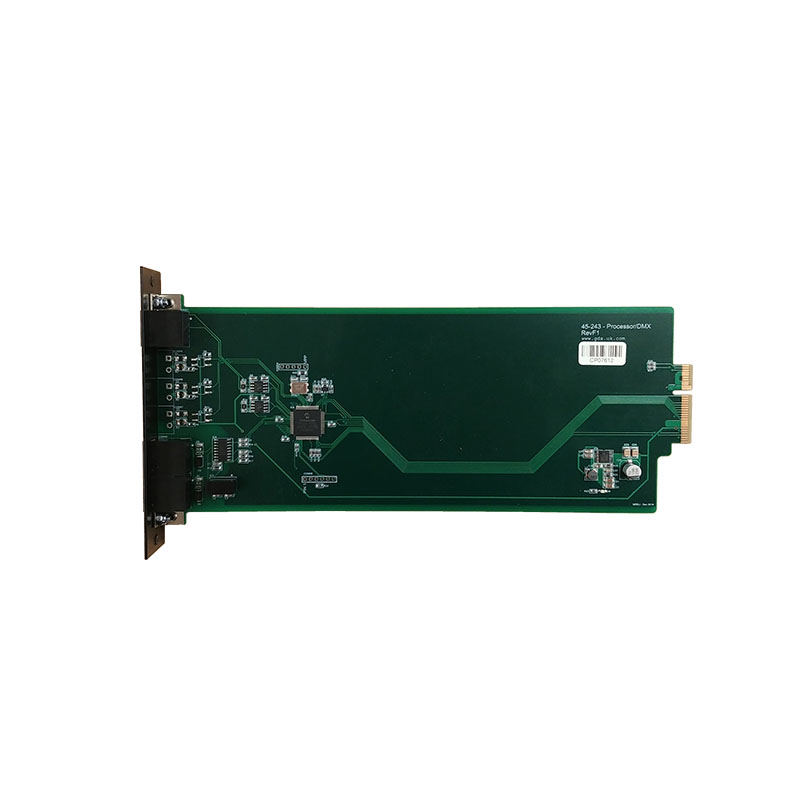

Lokale Prozessorkarte
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine Prozessorkarte zum Betrieb mit dem angebotenen Treiber-System. Prozessorkarte mit Schnittstelle für DMX -Protokoll zur Konfiguration und Überwachung, sowie USB-C-Buchse für Firmwareupdates und CAN-basiertem Kommunikationsbus zu anderen Geräten im Systemverbund. Über den dedizierten Kommunikationsbus ist eine Verbindung des primären Kartenträgers des Systems mit dem 19“ Powersystem möglich und ermöglicht das Auslesen der Leistungsparameter, sowie das Justieren der Systemspannung.
Über die DMX-Schnittstelle werden außerdem weitere Daten zwischen den Kartenträgern des Systems ausgetauscht.
DMX (In + Thru), Kommunikationsbus sind als RJ45 Buchsen ausgeführt.
Leitfabrikat GDS Pioneering Light - Local Processor Card (DHPCL)
