Power Frame
Das modulare, hocheffiziente Stromversorgungssystem

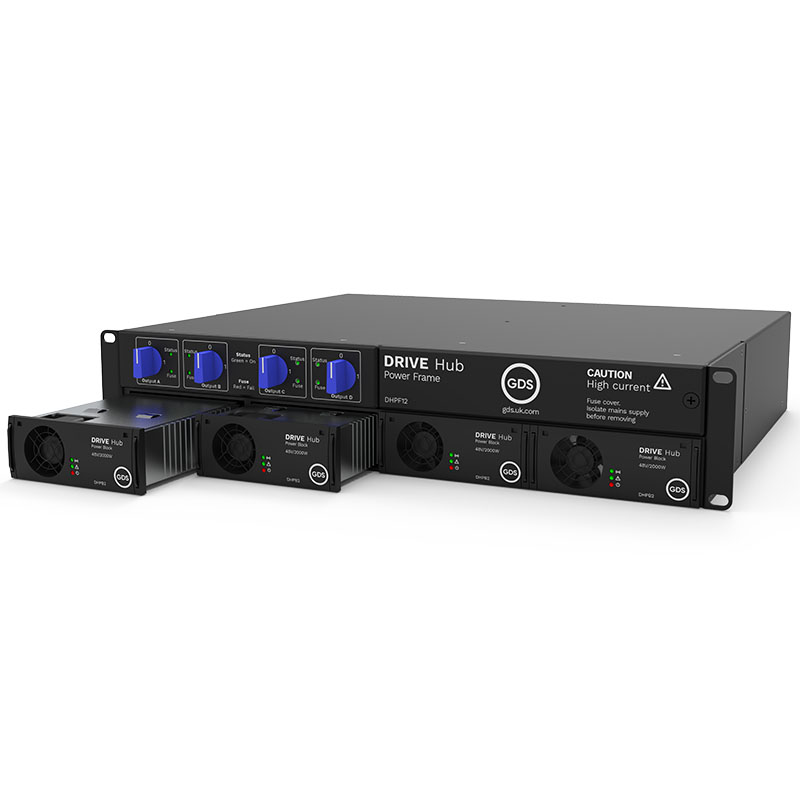

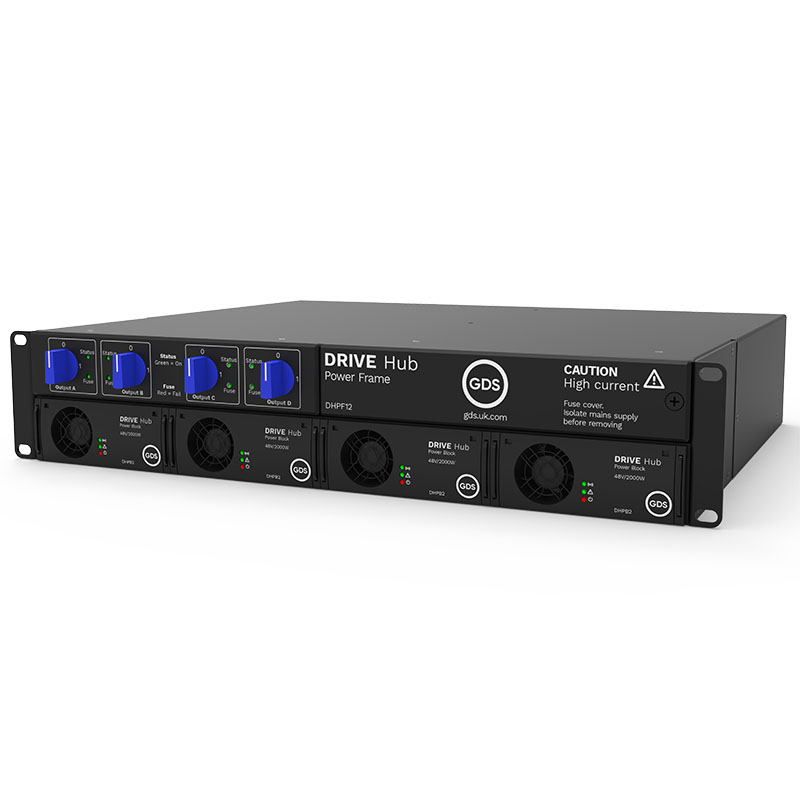

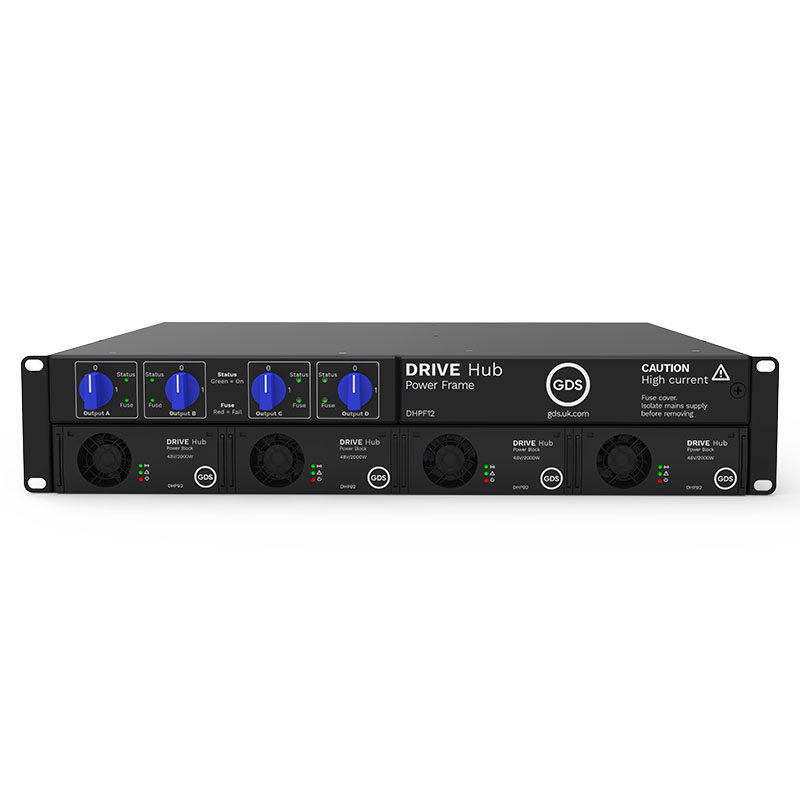

Der Power Frame ist in einem 2HE 19″-Gehäuse untergebracht und bietet Steckplätze für 4 Hot-Swap-fähige Power Blocks. Er liefert eine stabile Niederspannung und einen hohen Strom für mehrere Card Frames.
Die Stromversorgung erfolgt über Power Blocks, die redundant ausgelegt sind, um bei Hardwareausfällen die Kontinuität der Versorgung zu gewährleisten und den Systembedarf reaktiv zu steuern, was die Gesamteffizienz erhöht und Strom spart.
Die Power Frames wurden mit Rücksicht auf Installation und Wartung entwickelt und können sowohl ein- als auch dreiphasig betrieben werden. Über den PF-Link können die Power Frames direkt mit einem Card Frame kommunizieren, was die systemweite Berichterstattung verbessert.
Die genutzten Netzteile haben eine Effizienz von 97%. Bei 50% Auslastung weist das zentrale LED-Treibersystem einer Powerfactor (Leistungsfaktor) von >0.99 auf. Die Netzteile und Treibermodule / Treiberkarten können im laufenden Betrieb ausgetauscht werden. Der Treiber überwacht den Zustand aller seiner Netzteile und Treiberkarten. Dies ermöglicht es dem System, Parameter anzupassen, um die Leistung zu optimieren, während es gleichzeitig eine Berichterstattung an das technische Personal bietet. Über eine im Treiber verbaute Netzwerkschnittstelle ist eine Systemüberwachung, Fernwartung und Anpassung der Betriebsparameter wie z.B. Lüftergeschwindigkeit möglich, um die Effizienz zu optimieren. Updates und Berichterstattung können via E-Mail oder SNMP (Simple Network Management Protocol) versendet werden.
Besondere Eigenschaften:
• 2HE Rack-montierbares Gehäuse
• Stabile Niederspannungs- und Hochstromausgänge
• Reaktive Leistungsverwaltung
• Spezielle Systemberichterstattung
Ausschreibungstext
19"-Power-System 24V/48V
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist ein Netzteil-Trägerrahmen 19"-Power-System 24V oder 48V zur Versorgung der 19"-Kartenträger für Treiberkarten 24V/48V. Bestehend aus einem modular bestückbarem Stahlblechgehäuse im 19"-Format (2 HE), mit vier Einschubfächer auf der Frontseite für die steckbaren Netzteile. Mit vier 48V 3kW Netzteilen kann so eine redundante Spannungsversorgung mit 6 kW realisiert werden. Die Netzteile sind hotplug-fähig, so dass im Havariefall durch schnelles Austauschen die Ausfallzeit auf ein Minimum begrenzt werden kann.
Ein integriertes Überwachungssystem muss den Status der Stromversorgung und seiner zentralen Funktionen und Zustände fortlaufen prüfen, es erkennt und meldet Störungen. Im Falle eines Fehlers muss die Einheit in der Lage sein, das System in einen sicheren Betriebszustand zu versetzen. Dabei kann das gestörte Netzteil automatisch oder manuell weggeschaltet werden, um mit den übrigen Netzteilen einen redundanten Betrieb zu gewährleisten. Durch die Vernetzung mit der Steuereinheit reagieren die Netzteile auf die jeweils angeforderte Systemlast und arbeiten bedarfsgerecht.
Das Gesamtsystem muss bis zu einer Umgebungstemperatur von bis zu 50°C zuverlässig unter Last betriebsfähig sein. Dreiphasiger Anschluss (3LNPE) 230/400V.
Die genutzten Netzteile haben eine Effizienz von 97%. Bei 50% Auslastung weist das zentrale LED-Treibersystem einer Powerfactor (Leistungsfaktor) von >0.99 auf. Die Netzteile und Treibermodule / Treiberkarten können im laufenden Betrieb ausgetauscht werden. Der Treiber überwacht den Zustand aller seiner Netzteile und Treiberkarten. Dies ermöglicht es dem System, Parameter anzupassen, um die Leistung zu optimieren, während es gleichzeitig eine Berichterstattung an das technische Personal bietet. Über eine im Treiber verbaute Netzwerkschnittstelle ist eine Systemüberwachung, Fernwartung und Anpassung der Betriebsparameter wie z.B. Lüftergeschwindigkeit möglich, um die Effizienz zu optimieren. Updates und Berichterstattung können via E-Mail oder SNMP (Simple Network Management Protocol) versendet werden.
Allgemeine Eigenschaften:
Abmessungen: 88mm (2HE) x 482mm (19“) x 374,4mm (HxBxT)
Einschübe: 4
Anschlüsse:
9 Eingangsklemmen: L+N pro Einschub + PE
8 Ausgangsklemmen: 4x +/-
PF Link: RJ45
Überlastungsschutz durch Strombegrenzung
Elektrische Eigenschaften:
Eingangsspannung: 100 - 240 VAC
Eingangsfrequenz: 50Hz - 60Hz
Ausgangsspannung: 24V oder 48VDC, je nach verwendetem Netzteil
Leistungsaufnahme: bis zu 12kW
Leitfabrikat: GDS Pioneering Light - Drive Hub Power frame 12kW (DHPF-12)
