Drive Cards
Ein Jahrzehnt Erfahrung in der Lichtsteuerung auf einer Karte
Jeder Kartenrahmen kann bis zu 12 Treiberkarten aufnehmen, die eine Kombination aus Konstantstrom- und Konstantspannungstypen sein können. Die Karten bieten verschiedene Fernkonfigurationsmöglichkeiten und verfügen über eine LED-Anzeige zur schnellen Statusüberprüfung.
8 Kanal Konstantstrom 700mA
8 Ausgänge zur Ansteuerung von Konstantstrom-LED-Scheinwerfern
- 8 individuell gesteuerte Kanäle mit einem Ausgangsstrom von jeweils bis zu 700 mA für Leuchten mit bis zu 30 W pro Kanal
- Kurzschluss- und Überstromschutz
- Hot-Plug-fähig innerhalb des Card Frame Gehäuses.
4 Kanal Konstantstrom 1500mA
4 Ausgänge zur Ansteuerung von Konstantstrom-LED-Scheinwerfern
- Vier individuell gesteuerte Kanäle mit einem Ausgangsstrom von jeweils bis zu 1.500 mA für Leuchten mit bis zu 50 W pro Kanal.
- Kurzschluss- und Überstromschutz.
- Hot-Plug-fähig innerhalb des Card Frame Gehäuses.

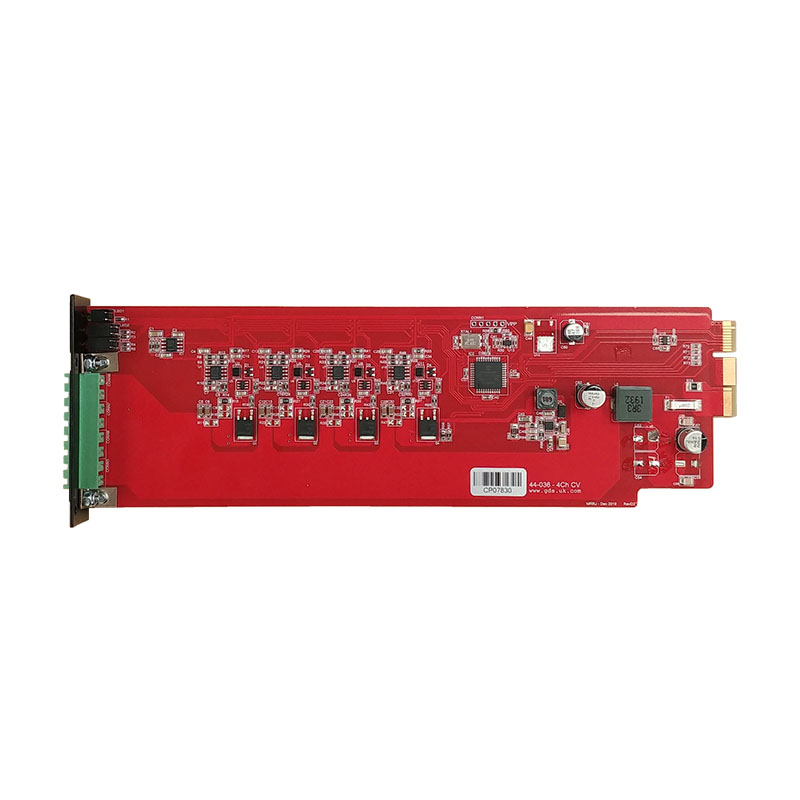

4 Kanal Konstantspannung 3A
4 Kanäle mit konstanter Spannung und 3A pro Kanal.
- Vier individuell gesteuerte Kanäle, die einen geregelten Strom von bis zu 3A (144W) pro Kanal abgeben.
- Kurzschluss- und Überstromschutz.
- Hot-Plug-fähig innerhalb des Card Frame Gehäuses.
1 Kanal Konstantspannung 10A
Liefert eine konstante Spannung von bis zu 10A.
- Ein einzelner Kanal, der einen geregelten Strom von bis zu 10A (500W) liefert.
- Kurzschluss- und Überstromschutz.
- Hot-Plug-fähig innerhalb des Card Frame Chassis.
IPM (10A)
Wiederverwendung von alten Netzkabeln für LED-Beleuchtung.
- Einkanalig über 2-adrige Bestandsverkabelung
- Intelligentes Energiemanagement im Eco-Modus.
- Kurzschluss- und Überstromschutz.
- Hot-Plug-fähig innerhalb des Card Frame Gehäuses.

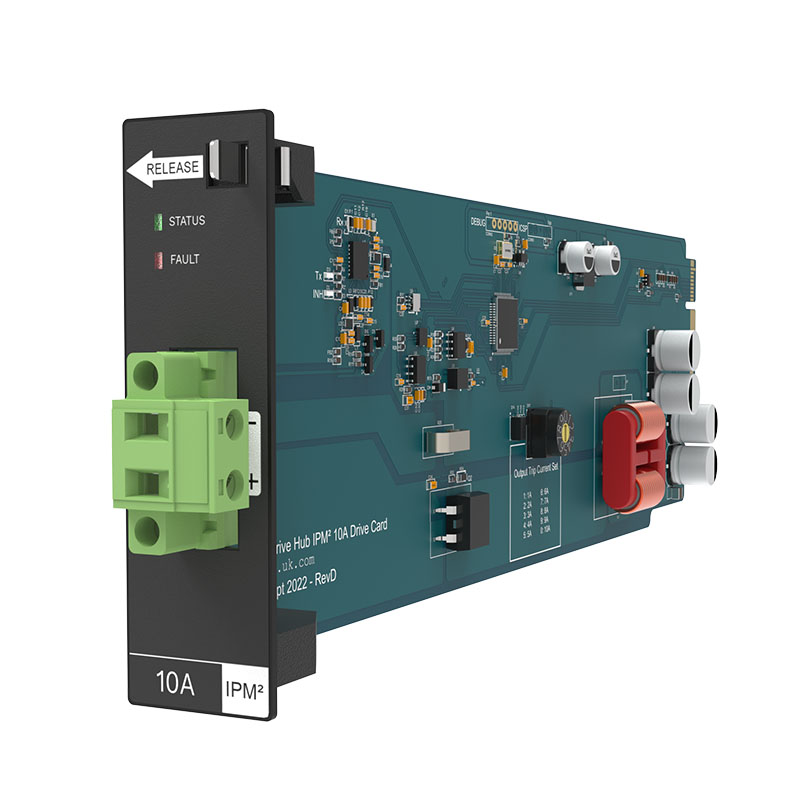

IPM²
Wiederverwendung von alten Netzkabeln für LED-Beleuchtung.
- Mehrere Steuerkanäle über 2-adrige Bestandsverkabelung
- Intelligentes Energiemanagement im Eco-Modus.
- Kurzschluss- und Überstromschutz.
- Hot-Plug-fähig innerhalb des Card Frame Gehäuses.
Besondere Eigenschaften:
• Spannungsversorgung und Steuerung mehrerer Leuchten in Einem
• Hot-Swap-fähig
• Kurzschluss- und Überstromschutz
• Hervorragende Lichtsteuerung
• Fernkonfigurierbare Parameter, einschließlich Dimmkurven
• Fernstatusbericht über die Drive Hub-Webanwendung
Ausschreibungstext
Treiberkarte 4-Kanal CV 3A
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine Konstantspannung Treiberkarte (hotplug-fähig) zum Betrieb mit dem angebotenen Treiber-System. Mit integriertem Schutz vor Überspannung, Kurzschluss und Übertemperatur. Die Ausgangsspannung wird automatisch eingestellt, der maximale Ausgangsstrom beträgt 3A je Kanal. In Verbindung mit den angebotenen LED-Leuchtmitteln und dem Treiber-System muss eine kamera- und theatertaugliche Dimmung (absolut 0 % bis 100%), sprung- und flickerfrei erzielt werden.
Jedem Ausgangskanal kann einzeln eine DMX-Adresse zugewiesen werden. Die Zuweisung, sowie die Einstellung der Dimmkurve, sowie der PWM-Frequenz erfolgt über das User- oder Webinterface des Kartenträgers.
Die Karte verfügt über einen Eco-Mode, bei dem die Ausgangsspannung der Karte heruntergefahren wird, wenn alle Kanäle über 10 Minuten einen Dimmerwert von 0 erhalten.
Elektrische Eigenschaften
Eingangsspannung: 24-72VDC (48V)
Eingangsstrom: ≤12A
Leistungsaufnahme: bis zu 575W
Ausgangsströme: 3A/ Kanal
Ausgangsleistung: 144W/ Kanal
Ausgangskontakt: 4x 2-polige Phoenix Klemme
Leitfabrikat: GDS Pioneering Light - GDS Drive Card: 4CH 3A CV (DHDC4CHCV-3)
Treiberkarte 4-Kanal CC 1500mA
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine Konstantstrom Treiberkarte (hotplug-fähig) zum Betrieb mit dem angebotenen Treiber-System. Mit integriertem Schutz vor Überspannung, Kurzschluss und Übertemperatur. Die Ausgangsspannung wird automatisch eingestellt, der maximale Ausgangsstrom beträgt
1500mA je Kanal. In Verbindung mit den angebotenen LED-Leuchtmitteln und dem Treiber-System muss eine kamera- und theatertaugliche Dimmung (absolut 0 % bis 100%), sprung- und flickerfrei erzielt werden.
Jedem Ausgangskanal kann einzeln eine DMX-Adresse zugewiesen werden. Die Zuweisung, sowie die Einstellung der Dimmkurve, sowie der PWM-Frequenz erfolgt über das User- oder Webinterface des Kartenträgers.
Die Karte verfügt über einen Eco-Mode, bei dem die Ausgangsspannung der Karte heruntergefahren wird, wenn alle Kanäle über 10 Minuten einen Dimmerwert von 0 erhalten.
Elektrische Eigenschaften
Eingangsspannung: 24-72VDC (48V)
Eingangsstrom: ≤6A
Leistungsaufnahme: bis zu 200W
Ausgangsströme: 100mA bis 1500mA
Ausgangsleistung: 50W/ Kanal
Ausgangskontakt: 2x RJ45
Leitfabrikat: GDS Pioneering Light - GDS Drive Card: 4ch 1500mA CC (DHDC4CHCC-1.5)
Treiberkarte mit aufmoduliertem Steuersignal 1-Kanal 10A, 48V
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine Treiberkarte mit aufmoduliertem Steuersignal 1-Kanal 10A. Treiberkarte mit aufmoduliertem Steuersignal, geeignet zum zuverlässigen Betrieb der LED-Leuchten mit der bestehenden Verkabelung und Durchgangsverdrahtung von Leuchte zu Leuchte. Treiberkarte (hotplug-fähig) zum Betrieb mit dem angebotenen Treiber-System. Mit integriertem Schutz vor Überspannung, Kurzschluss und Übertemperatur. Die Ausgangsspannung wird automatisch eingestellt, der maximale Ausgangsstrom ergibt sich aus der Anzahl der angeschlossenen Leuchten. Zum Schutz ist zusätzlich eine 20A-Sicherung integriert.
Die Karte schaltet den Ausgang in einen Sparmodus, wenn alle Kanäle über 10 Minuten einen Dimmerwert von 0 erhalten. Dadurch wird der Stromverbrauch auf ca. 1W pro angeschlossener Konverterbox reduziert.
In Verbindung mit den angebotenen LED-Leuchtmitteln und dem Treiber-System muss eine kamera- und theatertaugliche Dimmung (absolut 0 % bis 100%), sprung- und flickerfrei erzielt werden.
Dem Ausgangskanal kann eine DMX-Adresse zugewiesen werden. Die Zuweisung, sowie die Einstellung der Dimmkurve, sowie der PWM-Frequenz erfolgt über das User- oder Webinterface des Kartenträgers.
Die Karte verfügt über einen Eco-Mode, bei dem die Stromversorgung der Break Out Boxen heruntergefahren wird, wenn alle Kanäle über 10 Minuten einen Dimmerwert von 0 erhalten.
Dadurch wird der Stromverbrauch auf 1W pro angeschlossener BOB reduziert.
Elektrische Eigenschaften
Eingangsspannung: 24-72VDC (48V)
Eingangsstrom: ≤10A
Ausgangskontakt: 2 polige Phoenix Klemme
Max. Leistungsabgabe: 500W
Kurzschluss- und Überstromschutz
Hot-plug-Fähigkeit
Leitfabrikat: GDS Pioneering Light - Drive Card: IPM 10A (DHDCIPM)
