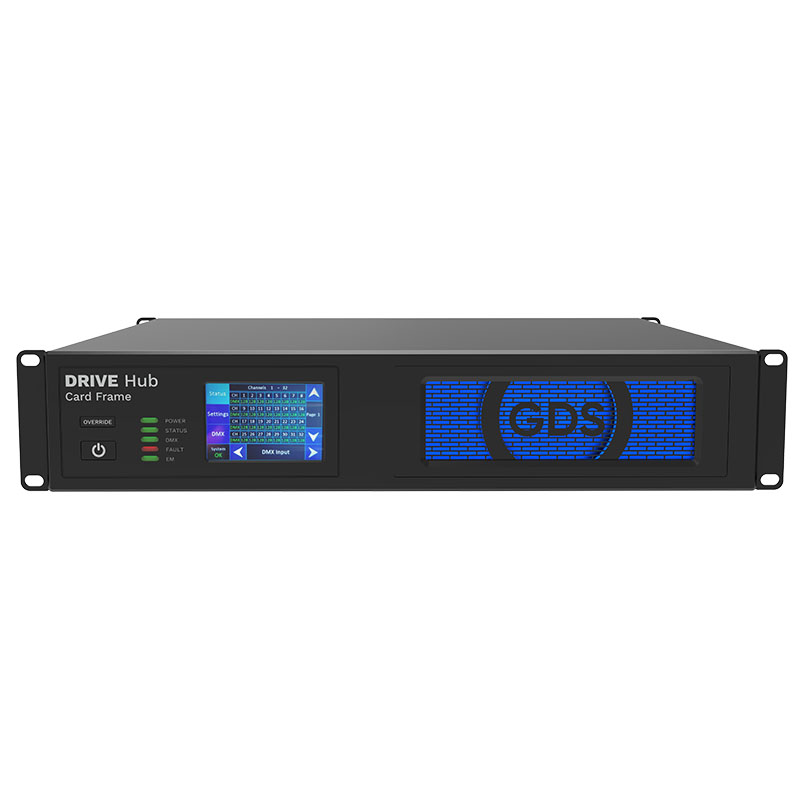

Card Frame
Ein Treiber für alle!
Die neue GDS DriveHub Serie lässt keine Wünsche an eine professionelle LED-Installation unbeantwortet.
Verlässlich, modular und umfassend steuert DriveHub kleine sowie hochkomplexe große Installationen mit höchsten Ansprüchen und ist dabei offen für andere LED-Hersteller - denn diese revolutionäre Treiberserie wollen wir niemandem vorenthalten!
Die GDS-Treiberlösungen sind eine wachsende Produktpalette, die entwickelt wurde, um die Anforderungen der einfachen Niederspannungsverkabelung von Leuchten an einem zentralen Ort zu erfüllen. Die Treiberkarten wurden für geringen Wartungsaufwand und ausfallsichere Leistung entwickelt und sind für den zuverlässigen und praktischen Einsatz ausgelegt.
Drive Hub ist ein hochleistungsfähiges Treibersystem, das entwickelt wurde, um weit verteilte LED-Leuchten von einem zentralen Standort aus zu bedienen. Flexibilität ist der Schlüsselfaktor; Drive Hub ist von Anfang bis Ende modular aufgebaut.
Die genutzten Netzteile haben eine Effizienz von 97%. Bei 50% Auslastung weist das zentrale LED-Treibersystem einer Powerfactor (Leistungsfaktor) von >0.99 auf. Die Netzteile und Treibermodule / Treiberkarten können im laufenden Betrieb ausgetauscht werden. Der Treiber überwacht den Zustand aller seiner Netzteile und Treiberkarten. Dies ermöglicht es dem System, Parameter anzupassen, um die Leistung zu optimieren, während es gleichzeitig eine Berichterstattung an das technische Personal bietet. Über eine im Treiber verbaute Netzwerkschnittstelle ist eine Systemüberwachung, Fernwartung und Anpassung der Betriebsparameter wie z.B. Lüftergeschwindigkeit möglich, um die Effizienz zu optimieren. Updates und Berichterstattung können via E-Mail oder SNMP (Simple Network Management Protocol) versendet werden.
Besondere Eigenschaften:
• Drive Hub ist ein vielseitiges Mehrkanal-LED-Treibersystem
• Konzipiert, um zentral mit mehreren Feeds zu entfernten Leuchten platziert werden
• Drive Hub ist von Anfang bis Ende vollständig modular
• Jedes Drive Hub-Gehäuse ist mit Ausgabe-Treiberkarten bestückt, um Ihre Auswahl an Leuchten anzupassen
• Konstant Strom und konstanter Spannung LED Leuchten unterstützt
• Power Frame bietet leistungsstarke DC-Ausgänge zu mehreren Drive Hubs
• Aktive Statusüberwachung und Reporting systemweit verfügbar
• Standard 19" 2HE Rack-Mount-Format für Drive Hub und Power Frame 12kW
• DMX-Steuerung mit Unterstützung für RDM
Ausschreibungstext
19"-Kartenträger für Treiberkarten 24V/48V
Zu liefern und durch geschultes Fachpersonal zu montieren und in Betrieb zu nehmen ist eine zentrale, modulare Steuereinheit, bestehend aus einem modular bestückbarem Stahlblechgehäuse im 19"-Format 2HE, zur Montage im 19"-Rack. Hotplug-fähige Steckplätze für bis zu 12 Treiberkarten. Die Treiberkarten müssen ebenfalls hotplug-fähig sein, so dass im Havariefall durch schnelles Austauschen die Ausfallzeit auf ein Minimum begrenzt werden kann.
Ein integriertes Überwachungssystem muss den Status seiner zentralen Funktionen und Zustände fortlaufen prüfen, es erkennt und meldet Störungen. Im Falle eines Fehlers muss das Gerät in der Lage sein, das System in einen sicheren Betriebszustand zu versetzen.
Das Gerät wird über temperaturgesteuerte Lüfter gekühlt und verfügt auf der Vorderseite über ein Filterelement welches für den sauberen Lufteintritt sorgt. Die Filterelemente müssen werkzeuglos zu wechseln sein. Das Gesamtsystem muss bis zu einer Umgebungstemperatur von bis zu 50°C zuverlässig unter Last betriebsfähig sein.
Ein frontseitiges Farb-Touchpanel (ca. 3,5") ermöglicht das Einstellen und das Abrufen der Funktionen und Parameter direkt am Gerät. Um den manuell eingestellten Werten den Vorgang zu geben, kann mit einem Taster auf der Frontseite temporär der Eingang von externen Steuersignalen (z.B. DMX-Signal von einem Lichtsteuerpult) unterbrochen werden. Zusätzlich zeigen Kontrollleuchten auf der Vorderseite den aktuellen Betriebsstatus an.
In Verbindung mit den angebotenen LED-Leuchtmitteln muss eine kamera- und theatertaugliche Dimmung (absolut 0% bis 100%), sprung- und flickerfrei erzielt werden.
Die Spannungsversorgung erfolgt durch ein separates Power-System.
Die genutzten Netzteile haben eine Effizienz von 97%. Bei 50% Auslastung weist das zentrale LED-Treibersystem einer Powerfactor (Leistungsfaktor) von >0.99 auf. Die Netzteile und Treibermodule / Treiberkarten können im laufenden Betrieb ausgetauscht werden. Der Treiber überwacht den Zustand aller seiner Netzteile und Treiberkarten. Dies ermöglicht es dem System, Parameter anzupassen, um die Leistung zu optimieren, während es gleichzeitig eine Berichterstattung an das technische Personal bietet. Über eine im Treiber verbaute Netzwerkschnittstelle ist eine Systemüberwachung, Fernwartung und Anpassung der Betriebsparameter wie z.B. Lüftergeschwindigkeit möglich, um die Effizienz zu optimieren. Updates und Berichterstattung können via E-Mail oder SNMP (Simple Network Management Protocol) versendet werden.
Im Lieferumfang ist das Gleichspannungskabel für die Verbindung mit dem Powersystem, sowie eine Metallschiene zur rückseitigen Stabilisierung des Gerätes im 19“ Rack, enthalten.
Allgemeine Eigenschaften
Abmessungen: 88mm (2HE) x 482mm (19“) x 413mm (HxBxT)
Schutzklasse: IP20
Lagertemperatur: -20°C – 70°C
Betriebstemperatur: 0°C – 50°C
Anschlüsse
DC IN: 1x einem Anderson® SB120
Prozessorkarteneinschübe: 1
Treiberkarteneinschübe: 12
Überlastungsschutz durch Strombegrenzung
Elektrische Eigenschaften
Eingangsspannung: 24-56VDC
Max. Stromaufnahme: 100A
Standby Leistung: 0,38W
Leitfabrikat: GDS Pioneering Light - Drive Hub Card Frame mit UI (DHCF-UI)
